scanavtoКарданная передача – составной элемент автомобиля, который передает крутящий момент между валами, располагающимися под определенным углом относительно друг друга. Без карданной передачи того или иного типа сложно представить современный автомобиль. Карданная передача используется, обычно, в трансмиссии и в рулевом управлении. Название получено от имени Д. Кардано, который описал устройство в 16 веке. Впрочем, ученый только описал устройство кардана, но причислять его к изобретателям карданной передачи нельзя. Воплотили в жизнь описанное гораздо позже, через несколько веков. А имя Кардано теперь увековечено в веках.
При помощи карданной передачи соединяются следующие элементы:
- силовой агрегат и КПП;
- КПП и раздатка;
- КПП и главная передача;
- раздатка и главная передача;
- дифференциал и ведущую пару колес.
Главным элементом карданной передачи нужно назвать карданный шарнир. Он бывает различных модификаций:
- равных угловых скоростей;
- неравных угловых скоростей;
- полукарданный упругий шарнир;
- полукарданный неупругий шарнир.
Карданная передача с шарниром неравных угловых скоростей
Данный тип передачи можно обнаружить на автомобилях с задним приводом или полноприводных авто. Устройство такой передачи следующее: на карданных валах расположены шарниры неравных угловых скоростей. На концах передачи имеются соединительные элементы. По необходимости используется соединительная опора.
Шарнир объединяет пару вилок, крестовину и фиксирующие устройства. В проушинах вилок установлены игольчатые подшипники, в которых вращается крестовина.
Копипаста:

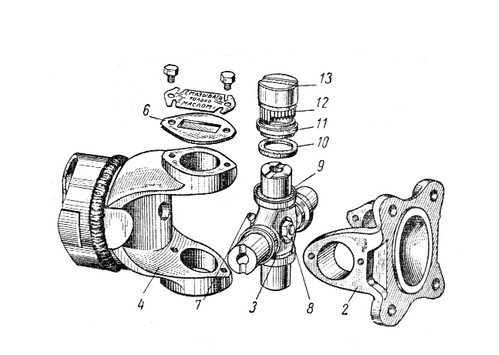

На тщательно обработанных пальцах крестовины 3 установлены стальные стаканы 13 с игольчатыми подшипниками 12. Иглы подшипника с внутреннего конца опираются на опорную шайбу 11. Стакан уплотнен на крестовине резиновым сальником 10, установленным в металлическом корпусе 9, который надет на крестовину. Крестовина со стаканами закреплена в ушках вилок 2 и 4 стопорными кольцами или пластинками 6 с винтами. Подшипники крестовины смазываются через центральную масленку 7, от которой масло к подшипникам подходит по каналам в крестовине. Для устранения излишнего давления масла в крестовину завернут на резьбе корпус с предохранительным клапаном 8.
Подшипники нельзя отремонтировать или обслужить. Масло в них заливается при установке.
Особенностью шарнира является то, что он передает неравный крутящий момент. Дополнительный вал периодически обгоняет и отстает от основного вала. Для компенсации этого недостатка в передаче используется несколько шарниров. Вилки противоположных шарниров располагают в одной плоскости.
В зависимости от того, на какое расстояние необходимо передать крутящий момент, в карданной передача используют один или два вала. При числе валов, равном двух, один из них называется промежуточным, второй — задним. Для фиксации валов устанавливается промежуточная опора, крепящаяся к кузову авто.
С другими элементами автомобиля карданная передача соединяется при помощи фланцев, муфт и других соединительных элементов.
Можно с уверенностью говорить, что шарниры неравных угловых скоростей имеют малую надежность и относительно небольшой срок службы. В современных условиях используют карданные передачи с шарнирами равных угловых скоростей.
Карданная передача с шарниром равных угловых скоростей
Данный тип передачи широко используется в автомобилях с передним приводом. При помощи неё соединяется дифференциал и ступица ведущего колеса.
Передача имеет два шарнира – внутренний и внешний, соединенных валом. ШРУСы часто применяются и в автомобилях с задним приводом, в полноприводных авто. Дело в том, что шарниры равных угловых скоростей более современны и практичны, к тому же, уровень шума от них значительно ниже, чем от ШНУС.
Самым распространенным из существующих является шарнир равных угловых скоростей шарикового типа. ШРУС передает крутящий момент от ведущего до ведомого вала. Угловая скорость передачи крутящего момента постоянная. Она не зависит от угла наклона валов.
ШРУС, или как его называют в народе «граната» представляет из себя сферический корпус, в котором расположена обойма. Между ними вращаются шарики. Они движутся по специальным канавкам.
В результате, крутящий момент равномерно передается от ведущего вала к ведомому при условиях изменения угла. Сепаратор удерживает шарики в нужном положении. «Граната» защищается от воздействия внешней среды «пыльником» — защитным кожухом.
Обязательным условием долгого срока службы ШРУСов является наличие в них смазки. А наличие смазки, в свою очередь, обеспечивается герметичностью самого шарнира.
Отдельно стоит сказать о безопасности ШРУСов. Если в «гранате» слышится треск или шум, то её незамедлительно нужно менять. Эксплуатация автомобиля с неисправным ШРУСом предельно опасна. Попросту говоря, может отвалиться колесо. Причиной же, по которой карданный вал приходит в негодность, чаще всего является неправильный выбор скорости и плохое дорожное покрытие.
Карданная передача с полукарданным упругим шарниром
Упругий полукарданный шарнир способствует передаче крутящего момента между валами, расположенными под небольшим углом. Происходит это, благодаря деформации упругого звена.
1 — гайка; 2 — ведомый вал коробки передач; 3 — шайба стопорная; 4 — болт (3 шт.); 5, 6 — фланцы муфты; 7 — обойма; 8 — карданный вал; 9 — сальник; 10 — стопорное кольцо; 11 — центрирующее кольцо; 12 — уплотнитель
В качестве примера можно привести упругую муфту Гуибо. Это шестигранный сжатый упругий элемент. К нему крепятся фланцы ведущего и ведомого валов и передается крутящий момент.
Заключение
Стоит отметить, что чаще всего под карданной передачей понимают, конечно, кардан заднеприводного автомобиля. Что касается карданом со ШРУСами в переднеприводных авто – это, скорее, удачное применение разработки для внедорожников и заднеприводных машин. С этим мнением можно поспорить, но оно широко распространено в массах.
Как уже отмечено выше, такое изобретение, как карданная передача, сложно переоценить. Без него бы удовольствие от управления авто было бы не таким большим. А вероятнее, современные машины без кардной передачи вообще бы не могли передвигаться.
