Ремонт насоса гур дэу эсперо своими руками

Разборка насоса ГУР

И так, в первую очередь снимаем насос, с него нужно слить всю жижу (как его снять и слить жидкость, думаю, разберется каждый), еще, на задней крышке ГУРа нужно открутить четыре болта головкой на 14.

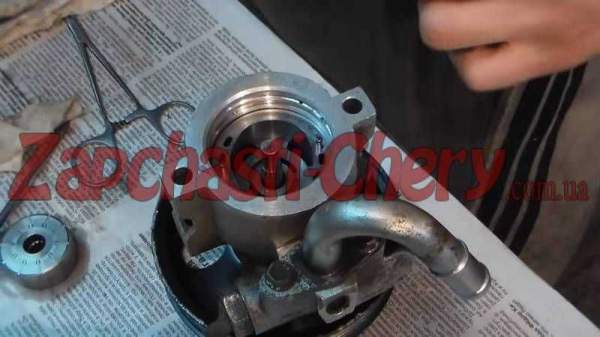

После начинаем аккуратно снимать крышку, старайтесь не повредить прокладку данная прокладка с внутренним резиновым уплотнением), в корпусе ГУРа оставляем внешнюю часть «рабочего элипсного цилиндра» (далее просто цилиндра). Не нужно пугаться, когда от корпуса отойдёт крышка, может показаться, что она отходит из-за воздействия пружины, при обратной сборке Вам покажется, что она не встает на место, просто продолжайте аккуратно и поочередно закручивать болты по диагонали, тогда всё встанет на место.

Ремонт насоса ГУРа

Расскажу вам как я произвел ремонт насоса ГУРа. Но сначала немного предыстории.

Руль на холодном автомобиле летом и зимой работает без особых нареканий. Но как только автомобиль прогреется, особенно летом, руль на ХХ становится очень тугим, как будто ГУРа и нет. Зимой это проблема проявляется не так сильно, но все равно присутствует. Если поддать газу, руль сразу же облегчённо проворачивается (правда не совсем идеально, но всё же легче). При этом насос не стучит, не звенит, ни течёт и т.п… (сопливящую рейка в счёт не брать) масло свежее и идеальное (тем более, благодаря состоянию рейки обновляется регулярно!), кардан смазан и не клинет!

Вобщем, на лицо признак отсутствия производительности насоса ГУРа при горячем масле на ХХ. Не долго мучился, в итоге решил разобраться с данной проблемой, потратил много времени, перерыл просторы интернета, понял принцип работы насоса, нашел похожее описание и решил перебрать свой «старый» насос.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

1. Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
2. Следить за уровнем жидкости в бачке ГУР.
3. Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
4. При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.

Признаки проблем с ГУР:

1. Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
2. Если обнаружили течь жидкости из системы усилителя руля.
3. Если во время вращения рулевого колеса стали слышны посторонние звуки.
4. Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Ремонтируем насос ГУР Дэу и Шевроле

После демонтажа насоса гидроусилителя настоятельно рекомендуем тщательно промыть корпус от грязи и остатков масла. Чистота на рабочем месте — залог длительной работы такого точного механизма, как роторный насос. В помощь сжатый воздух, которым нужно продуть насос еще в собранном состоянии, а кроме того, для демонтажа особо непослушных стопорных колец и шкива очень часто может пригодиться проникающая смазка вроде WD-40.

Первым делом тщательно очищаем крышку с тыльной стороны насоса

Особенное внимание уделяем периметру укладки стопорного кольца

Чтобы снять заднюю крышку, необходимо распрячь стопорное кольцо. Для этого в корпусе насоса выполнено отверстие, куда вставляется тонкое сверло, шестигранник или на худой конец чистый гвоздь. Пара легких уларов по стержню, и стопорное кольцо поддето.

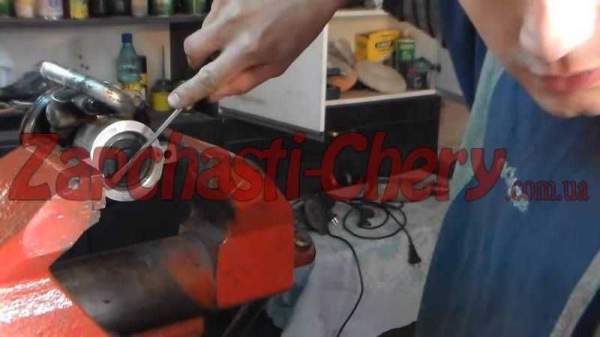

Теперь осталось аккуратно снять кольцо, чтобы оно не выстрелило и не потерялось. Это можно сделать отверткой с тонким жалом или шилом.

В обязательном порядке ставим метки на корпусе и на крышке, в противном случае нарушится герметичность притертого ротора и крышки, насос может работать неэффективно и с потерей давления.

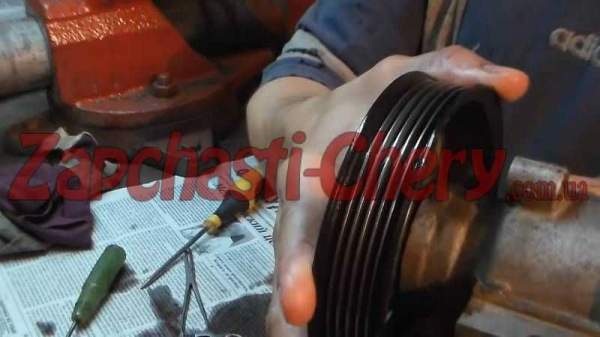

Снимаем шкив привода насоса. Это можно сделать как с помощью трехлапого съемника…

так и с помощью тисков. Разводим губки тисков так, чтобы корпус насоса проходил свободно, а шкив лежал на плоскости губок тисков. Предварительно нагрев горелкой шкив, можно попробовать выпрессовать его с вала. Отлично, если есть доступ к гидравлическому прессу.

Берем болт на 8 и аккуратными постукиваниями по валу выбиваем заднюю крышку. Выбивать нужно очень аккуратно, предварительно залив крышку проникающей смазкой.

Крышку можно снимать. Из насоса выльется немного масла, а сама крышка должна выйти на свет божий вместе с ротором, лепестками и двумя направляющими. Терять их крайне не рекомендуется.

Пока оставляем крышку с ротором в покое, извлекаем резиновый уплотнитель из корпуса. Иначе нам не удастся достать цилиндр ротора.

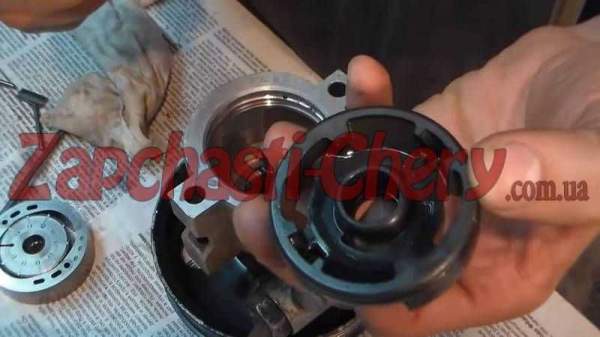

Вынимаем цилиндр насоса…

и пружину из корпуса…

и третью, более короткую направляющую.

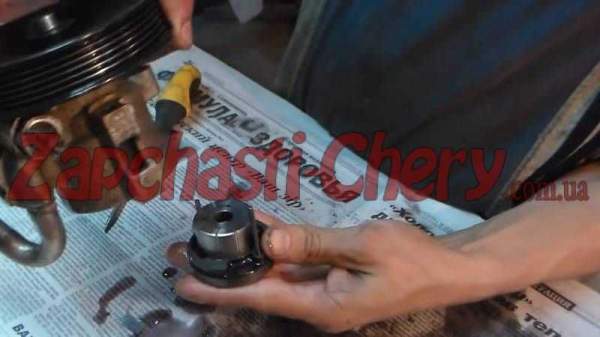

Чтобы при сборке ничего не перепутать, лучше собрать ротор с лепестками, цилиндр и крышку вместе и отставить в сторонку.

Теперь можно проверить люфт подшипника и послушать шум, который он издавал.

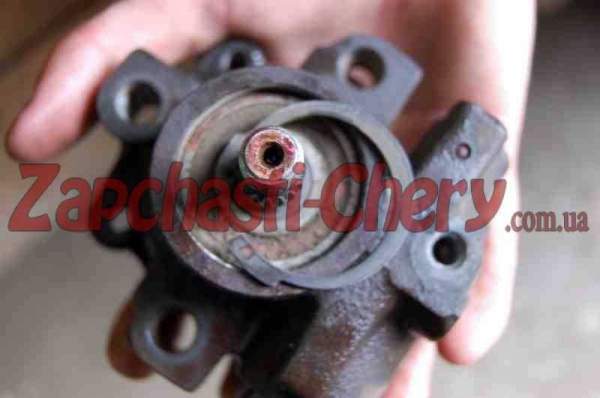

Когда доступ к стопорному кольцу открыт, можно его снять специальными пассатижами с загнутыми кончиками или двумя тонкими отвертками.

Вынимаем вал насоса, чтобы заменить подшипник и сальник.

Проверяем состояние вала после демонтажа подшипника. Износа в месте рабочей кромки сальника быть не должно.

​

Напрессовываем новый подшипник и устанавливаем сальник в корпус.

Перед сборкой важно убедиться, что плоскости ротора, крышки и стенок цилиндра ротора в нормальном состоянии и без выработки:

Кромки пазов под лепестки должны быть острыми и без заусениц.

Лепестки также не должны иметь следов износа, царапин и заусениц.

Плоскости ротора, крышек (передней и задней) не должны иметь следов выработки.

В случае, если замечен критический износ элементов, необходимо отшлифовать и отполировать плоскости до получения идеально ровных плоскостей. Для этого будет необходима ровная металлическая плита, наждачная бумага Р2000. В идеале плоскость выводится на стерильной металлической плите, на которую нанесен шлифовальный состав (чистое масло и мелкий наждачный абразив).

Так выглядит плоскость ротора до шлифовки…

… а это тот же ротор после шлифовки. Главное — не перестараться, чтобы не уйти за рамки номинальных размеров.

После шлифовки тщательно промываем каждый элемент, обезжириваем и продуваем сжатым воздухом. Теперь можно приступать к сборке.

Вал в сборе с подшипником устанавливаем в корпус, ставим на место стопорное кольцо.

Собираем пару цилиндр/ротор. Сначала установим короткую направляющую.

Тщательно промазываем внутренность цилиндра свежим маслом для ГУР,

ставим на место пружину…

переднюю крышку цилиндра в соответствии с направляющей…

ставим две длинных направляющих…

цилиндр устанавливаем по направляющим…

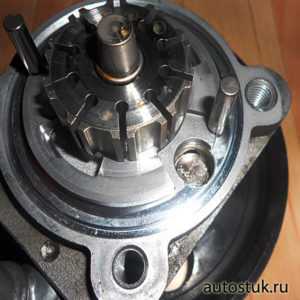

… и устанавливаем ротор с лопастями, продолжая обильно смазывать каждую деталь.

​

Устанавливаем резиновый уплотнитель.

Закрываем заднюю крышку, совместив проставленные нами метки.

Осталось установить стопорное кольцо…

… и поставить насос на двигатель, установить приводной ремень и заправить жидкость в систему.

Источник

Устранение дефектов насоса ГУРа

Неисправности найдены, теперь начинаем их устранение.

Нам понадобится ветошь, уайт спирт, наждачная бумага зернистостью Р1000/Р1500/Р2000, треугольный надфиль, сверло на Ф12мм (или более) и электрическая дрель. С валом всё намного проще, понадобится шкурка Р1500 и ей начинаем зачищать все края пазов на валу (зачищаем внешние и боковые с двух сторон) всеми возможными способами. Работаем без фанатизма, главная задача убрать только острые заусенцы.

За одно, сразу можно немного отполировать обе стороны вала на ровной поверхности, желательно использовать шкурку Р2000.

Далее нужно проверить результат нашей работы, проверяем визуально и на ощупь, всё идеально гладкое и не цепляется.

Сложнее всего придется с поверхностью цилиндра, лично я ни чего проще, не придумал, как из шкурки, дрели и толстого сверла (Ф12) смастерить, сферическую шлифовальную машинку. Для начала берём шкурку Р1000 и такое сверло, какое возможно запихать в дрель.

Далее нужно плотно накрутить шкурку против вращения дрели, в два-три оборота, зазоров быть не должно.

Придерживая плотно скрученную конструкцию, ее нужно вставить в дрель (шкурку тоже зажимать).

После, наиболее удобными вам способами аккуратно начинаем шлифовать цилиндр, шлифовать нужно равномерно, цилиндр прижимать плотно и перемещать относительно оси вращения (на максимальной скорости). По мере съедания шкурки, меняем, в итоге доходим до самой мелкой шкурки Р2000.

Желаемый результат получен,

теперь всё тщательно нужно протереть тропочкой с уайт-спиртом. Сам вал с лопатками можно сполоснуть в нем же.

После начинаем сборку, все ставится в последовательности обратной снятию.

Источник

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Последовательность ремонта:

1. Делаем полную очистку от грязи. При этом следить, чтобы грязь не попал в шланги.
2. Снять приводной ремень.
3. Сливаем масло настолько, насколько это возможно.
4. Теперь надо поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника открутить вал руля.
5. Демонтируем рулевые тяги. Чтобы это сделать, надо левую сторону автомобиля приподнять домкратом и снимаем колесо. Обычно, чтобы снять тяги, надо использовать спецсъемник. Но, в данном случае сделать это можно без съемника.
6. Берем торцевой ключ на 15 и ослабляем болты крепления ГУР к лонжерону. Это проделывается со стороны арки крыла. Выкручиваем 2 болта полностью, один оставляем на месте.
7. Теперь, то, что осталось в шлангах, необходимо слить. Для этого подставляем разрезанную пустую канистру или другую емкость.
8. Когда жидкость из шланг вытекла, надо заткнуть их тряпками.
9. Теперь надо открутить оставшийся один болт. Одной рукой выкручиваем, второй — держим устройство гидрача.
10. Аккуратно, не спеша вынимаем насос.

Когда насос снят, приступаем к его разборке

Сначала осматриваем, не разбит ли корпус, есть ли коррозия металла. В процессе разборки, обычно, причина поломки выясняется. Далее, разбираем на составные части насоса.

Как разобрать насос гидроусилителя руля:

1. Стопорное кольцо держит подшипник. Это кольцо надо снять с помощью съемника.
2. Выкрутить болты крепления задней крышки. Крышку снимают с помощью шлицевой отвертки. Снимать надо аккуратно, чтобы лопасти не вылетели и корпуса насоса.
3. Кто не запоминает расположение с первого раза, тем рекомендуется взять чистые листы формата А4, сделать на них нумерацию и разложить их. В процессе разборки, детали выкладывают на эти листы в определенном порядке. Также надо запомнить, что лопасти закругленной частью потом надо установить наружу.
4. Теперь надо снять пластину и детали под ней.
5. После этого приступаем к снятию вала. Его надо аккуратно выбить, для этого можно использовать латуниевый молоток или резиновый, который используют мастера-плиточники.
6. Со снятого вала надо выпрессовать подшипник.
7. Если проблема была в подшипники, то есть, он может подклинивать, или рассыпался, или просто туго вращается, то запрессовываем новый подшипник.
8. Кроме подшипника, надо проверить все детали устройства и при необходимости заменить их.
9. На этом этапе, когда вышедшие из строя детали заменены, надо собрать устройство усилителя руля.
